Видоизменив пулемет ДП, приспособив его к специфическим условиям авиации, оружейник, сохранив неизменными главные элементы, переделал приклад, фиксацию оружия при стрельбе, магазин, прицельное приспособление и ввел мешок для улавливания гильз.

Разработан новый дисковый магазин, в котором патроны, располагаясь в три яруса, проделывали более сложный путь к патроннику, чем в диске ДП. Это стало причиной задержек в стрельбе.

7,62-мм авиационный пулемет Дегтярева отличался от ДП и другими деталями: видоизменены прицел, приклад и рукоятка пистолетного типа.

7,62-мм авиационный пулемет Дегтярева (ДА)

ДА прошел армейские испытания в начале 1927 года, а уже через год приступили к их серийному производству.

Затем Дегтярев сконструировал спаренную турельную установку ДА-2 — систему, которая состояла из двух пулеметов и обладала вдвое большей огневой производительностью, чем один.

У танкового пулемета ДТ специальная шаровая установка обеспечивала свободное движение оружия в горизонтальной и вертикальной плоскостях, быстрое наведение на цель и надежную фиксацию в любом положении.

Установка представляла собой шаровое гнездо в броне танка и шаровое яблоко, удерживающее пулемет. Массивные детали шаровой установки в бою защищали стрелка от пуль и осколков.

Для сокращения размеров пулемет имел выдвижной металлический приклад. Вместо обычного прицела на ДТ установили диоптрический, с регулировкой в горизонтальной и вертикальной плоскостях.

В 1929 году новый образец поступил на вооружение РККА под наименованием 7,62-мм танкового пулемета Дегтярева (ДТ).

7,62-мм танковый пулемет Дегтярева (ДТ)

Зенитная турель П-40 для 7,62-мм пулемета ДТ. Две турели стояли на башнях бронекатера № 32 Онежского отряда кораблей. 1942 год. Рисунок М. Барятинского.

Приложение 3. 12,7-мм пулемет ДШК

Этот пулемет был создан на Ковровском инструментальном заводе № 2 им. Киркижа. Здесь в 1918 году начал работать известный конструктор стрелкового оружия генерал В.Г. Федоров, организовавший в 1921 году проектно-конструкторское бюро стрелковой автоматики. Вместе с ним работали В.А. Дегтярев, впоследствии генерал-майор, д-р технических наук, Герой Социалистического Труда, а также Г.С. Шпагин.

В 1930 году В.А. Дегтярев создал корабельный 12,7-мм пулемет ДК. Автоматика работала от пороховых газов, отводимых из канала ствола. Охлаждение воздушное, спусковой механизм обеспечивал ведение лишь непрерывного огня.

В 1937 году Г.С. Шпагин модернизировал 12,7-мм пулемет ДК, принятый на вооружение как пулемет ДШК образца 1938 года. Боевую работу обеспечивали пороховые газы, отводимые на откатные части. Ствол неподвижный с воздушным охлаждением. Магазинное питание заменено приемником барабанного типа с лентой. В 1940 году ВМФ стал получать пулеметы ДШК на стационарной тумбе, состоящей из основания с поворотной головкой для крепления пулемета и наплечника (приставного приклада-упора для наведения по быстроходным целям). Питание пулемета патронами, прицелы и методы ведения огня одинаковы с ДШК пехотного образца.

12,7-мм пулемет ДШК на тумбе. Рисунок выполнен И. И. Черниковым.

В 1939 году в Отделе главного конструктора завода № 2 была спроектирована 12,7- мм спаренная башенная установка инженера И.С. Лещинского ДШКМ-2Б, которая с 1941 года устанавливалась на бронекатерах и предназначалась для стрельбы по живой силе, самолетам, легкобронированным морским и береговым целям.

Установка обеспечивала круговой обстрел по горизонтали и по вертикали в пределах от -10° до +85°.

Питание пулеметов двустороннее, из магазина с металлической лентой на 30 патронов. Для обеспечения начала стрельбы пулеметов в 10 магазинах имелся запас на 300 патронов.

ДШКМ-2Б снабжалась оптическим прицелом ШБ-К и кольцевым ракурсным прицелом, используемым в зависимости от обстановки.

Корпус башни в форме усеченного конуса, выполненный из 10-мм брони, защищал прислугу и материальную часть от пуль, мелких осколков снарядов и бомб.

В боекомплект установки входили патроны с бронебойными, бронебойно-зажигательными, бронебойно-зажигательно-трассирующими и зажигательными пулями.

Башня управлялась одним человеком — наводчиком, который являлся и заряжающим. По боевому расписанию к обслуживанию привлекался один подносчик.

Наводку по горизонту и по вертикали осуществлял вручную один человек.

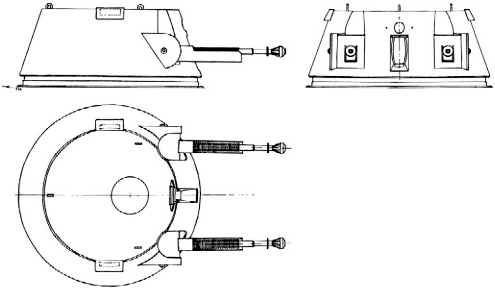

Сварная корабельная башня ДШКМ-2Б для двух 12,7-мм пулеметов ДШК. Рисунок выполнен И. И. Черниковым.

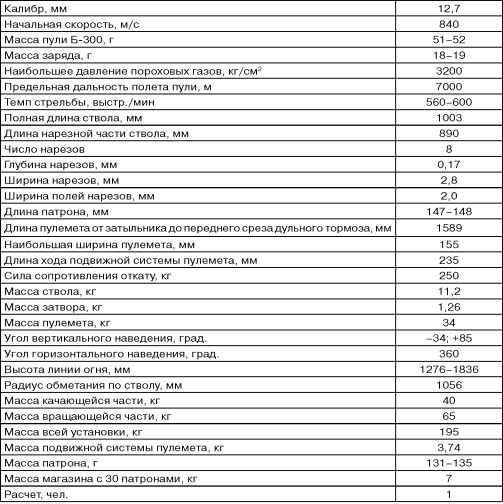

Характеристики 12,7-мм пулемета ДШК

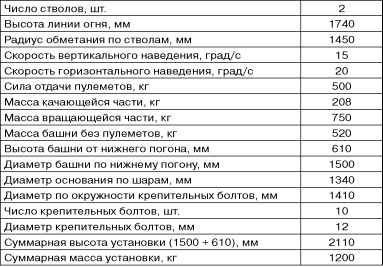

Характеристики 12,7-мм башенной установки ДШКМ-2Б

В феврале 1943 года ЦКБ-19 разработало проект установки ДШКМ-2БУ, которая являлась модернизацией ДШКМ-2Б. При этом вращающуюся часть изменили с усеченного конуса на шестигранную сварную башенку. Первые образцы переданы в эксплуатацию в августе 1943 года.

ДШКМ-2БУ обеспечивала круговой обстрел по горизонтали и обстрел по вертикали в пределах от -5° до +82°.

Наводка установки как по горизонту, так и по вертикали осуществлялась вручную одним человеком.

Общие данные пулемета ДШК не изменились, но емкость магазина конструкции ОКБ-16 возросла до 50 патронов, а масса — до 8 кг.

Установка снабжалась оптическим прицелом ШБ-К и кольцевым ракурсным прицелом, использовавшимися в зависимости от обстановки.

Корпус башни защищал обслуживающий личный состав и материальную часть от пуль и мелких осколков снарядов и бомб.

В боекомплект входили патроны с бронебойными, бронебойно-зажигательными, бронебойно-зажигательно-трассирующими и зажигательными пулями.

Установку обслуживал один человек — наводчик, он же — заряжающий. По боевому расписанию к обслуживанию приписывался один подносчик.

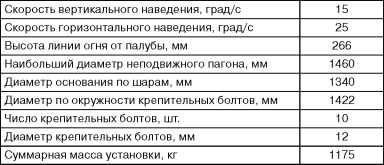

Данные установки ДШКМ-2БУ

Турельная 12,7-мм установка МТУ-2 открытого типа обеспечивала круговой обстрел по горизонтали и по вертикали в пределах от -5° до +82°, наводка производилась стрелком вручную. Емкость магазина 50 патронов.

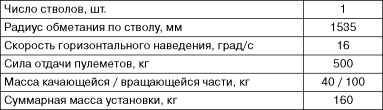

Характеристики 12,7-мм турельной установки МТУ-2

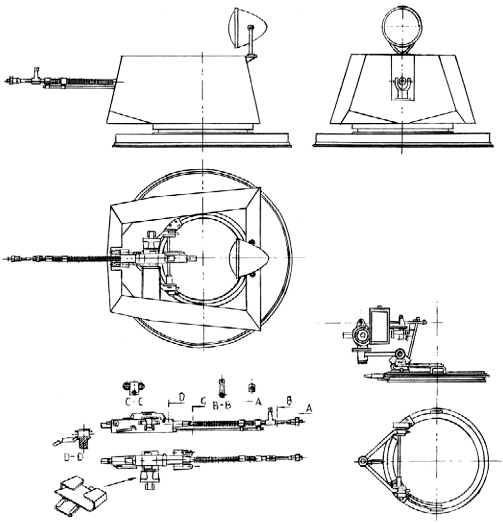

Общее расположение турельной установки МТУ-2 и элементы ее конструкции с 12,7-мм пулеметом ДШК выпуска 1944 года. Рисунки выполнены И. И. Черниковым. Публикуются впервые.

Приложение 4. 37-мм автоматическая зенитная пушка 70-К

Морской 37-мм зенитный автомат 70-К, как версия армейского 61-К, создан в 1938 году и принят на вооружение в 1940 году. Эти надежные и неприхотливые пушки стали основными автоматическими артустановками ВМФ, всего в 1942–1955 годах их произведено 3113 шт.
